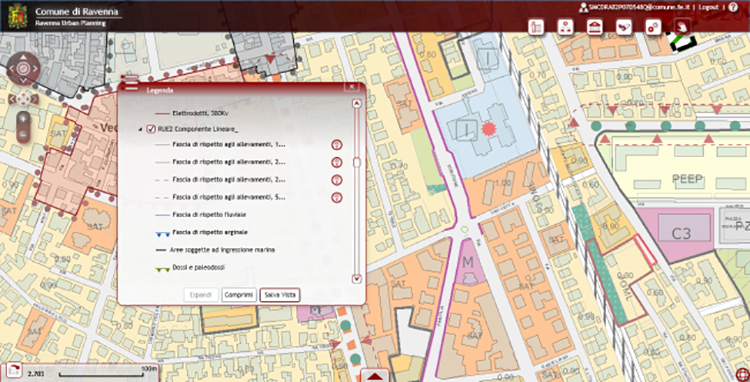

E' in linea il GeoPortale del Comune di Ravenna, basato sulla piattaforma GeoVISTA Silverlight, rivisitato nella veste grafica e nelle funzionalità, prevede che, oltre alla consultazione dei Piani Urbanistici, sia possibile effettuare richieste online per l'emissione del C.D.U.

Descrizione Progetto

Sono disponibili le procedure che consentono di richiedere il Certificato Destinazione Urbanistica (CDU) On-line per una o più particelle catastali; il CDU certifica la destinazione urbanistica di un'area, alla data di rilascio, secondo le norme vigenti degli Strumenti Urbanistici Comunali (RUE e POC).

Gli obiettivi del servizio sono:

• Gestione "cronologica" delle varianti dei diversi piani urbanistici;
• Generazione dei CDU in semi-automatico, interpolando tutti gli strati dei piani urbanistici (PSC, RUE e POC);
• Gestione del Front Office per le procedure di richiesta rilascio CDU;
• Automazione per la gestione Back Office per l'emissione del CDU;
• Integrazione con il sistema di autenticazione regionale ER FedERa;

Il Progetto Cartografico

Il progetto è interamente gestito con l'applicativo GeoVISTA Client, in ambiente ArcGIS Desktop, che consente di configurare :

• Info personalizzate;
• Ricerche personalizzate;
• Navigazione tra i dati;
• GeoLINK;
• CDU;
• Maplink;
• Trasparenze;

Per la distribuzione dei servizi è stato utilizzato il modulo GeoVISTA Web in MS SilverLight che utilizza il "motore" ArcGIS Server 10; questo modulo comprende:

• Portale Web GIS;
• Gestione Utenti;
• Visore Cartografico;

La Gestione del Piano Urbanistico (Back Office)

Questo progetto è predisposto in un ambiente "client" con GeoVISTA ed il modulo per la per la gestione dei piani urbanistici UrbanPlanner (Globo), mentre, per la componente web, in GeoVista sono interfacciati tutti i comandi operativi per la richiesta e produzione dei Certificati di Destinazione Urbanistica, che utilizzano procedure di calcolo CDU di UrbanPlanner.

La componente client, opera all'interno di ArcGIS Desktop, consente agli operatori del Comune di svolgere operazioni di definizione del piano urbanistico secondo un modello dati gestito attraverso una struttura ad albero, che prevede, le varianti al piano, i modelli di certificazione e la gestione della storicizzazione delle varianti.

La procedura consente di definire più varianti del piano urbanistico; ogni variante può essere costituita da tre stadi:

• Attivazione: La variante è definita;
• Adozione: La variante viene adottata in seguito ad una delibera;
• Approvazione: La variante approvata e diventa la versione vigente del Piano Urbanistico;

In ambient "client" è possibile apportare modifiche al Piano Vigente definendo un "ambito di variante", ovvero l'area del territorio interessata da questa variante.

Il flusso operativo per effettuare modifiche prevede:

• Il disegno dell'ambito di una variante;
• L'estrazione delle porzioni di strati informativi interessanti dalla variante;
• La modifica degli strati infomativi interessati dalla variante (in ambiente ArcGIS Desktop);
• L'importazione degli strati informativi modificati;
• L'adozione e l'approvazione della variante;

Certificati di Destinazione Urbanistica (Front Office)

Con la componente "client" è possibile configurare diversi modelli del CDU per rispondere alle diverse esigenze di certificazione, mentre con la componente GeoVISTA Web, oltre alla definizione del progetto da pubblicare, vengono anche definiti gli aspetti grafici delle funzionalita relative alle interfacce di consultazione del piano urbanistico e di produzione dei CDU.

GeoVISTA ed UrbaPlanner sono una soluzione basata su ArcGIS Server di Esri e su un RDBMS distribuito Oracle SQL Server ed SDE ESRI.

E' possibile quindi configurare diversi CDU che possono essere proposti in diverse modalita':

• CDU informativo, per rendere disponibile ai professionisti una anteprima del CDU, che non riporta dettagli relativi alle superfici interessate e con una dicitura che ne indica il solo uso informativo;
• CDU probatorio, riservato ai tecnici comunali incaricati, che riporta il dettaglio di tutti gli strati informativi del Piano e le diciture di Legge.

Le componenti configurabili in un CDU, oltre alla possibilita di abbinare CDU a diversi utenti o gruppi di utenti, prevedono una serie di parametri:

• Gli strati informativi che si desidera intersecare;
• La modalità di calcolo della superficie;
• La composizione del documento (layout);
• La possibilità di includere l'estratto di mappa;
• L'inserimento di eventuali parametri, quali il nome del richiedente, il numero di protocollo;
• ecc..

Front e Back Office

Per consentire l'emissione dei CDU informatizzati, e' stato predisposto uno sportello virtuale Web composto da due ambienti diversi: front office riservato agli utenti esterni all'Ente e di back office, riservato ai tecnici del Comunali incaricati.

Il modulo del Front-Office consente di richiedere il CDU all'Ufficio Comunale, di selezionare in mappa l'area di interesse e di eseguire un report dell'anteprima del CDU (in formato PDF).

Il modulo del Back-Office consente invece di visualizzare all'interno di un interfaccia web l'elenco delle richieste pervenute, di gestire le notifiche via mail dei tecnici comunali e di validare/generare i certificati.

Richiesta rilascio CDU Web

All'interno del visore cartografico cliccando su un apposito pulsante, della toolbar tra gli "Strumenti RUP", si avvia in automatico la procedura guidata per la compilazione web del CDU. I seguenti passi mostrano l'iter per la richiesta del CDU.

• Compilazione dati del Richiedente;
• Inserimento dei dati delle particelle catastali;
• Inserimento dei documenti obbligatori quali l'estratto catastale, la ricevuta, ecc..;
• Attivazione delle procedure di disegno;
• Ritiro della documentazione richiesta (cartaceo o telematico) e scelta della modalità di elaborazione del CDU (data vigente o il CDU storico);
• Riepilogo delle informazioni inserite

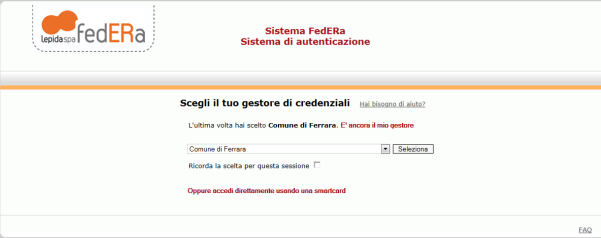

Integrazione con autenticazione FedERa

Federa è il sistema d autenticazione federato della Regione Emilia Romagna e permette ad ogni singolo cittadino di accedere a tutti i servizi online dei Comuni ed Enti della Regione Emila Romagna tramite un unica credenziale di accesso.

Questo sistema di autenticazione è integrato con la tecnologia GeoVISTA per autorizzare singoli utenti o gruppi di utenti.

Le informazioni del database degli utenti si dividono in due livelli :

• Anagrafiche
• Applicative

L'integrazione riguarda :

• Registrazione di nuovi utenti nel portale Web GIS (trasferimento dati al sistema GeoVISTA);
• Login automatico, qualora un utente fosse già registrato al sistema FedERa;

Software Utilizzati

Il sistema è stato sviluppato utilizzando le ultime versioni dell’ambiente Server della suite ESRI ArcGIS, il sistema consente la più amplia espandibilità ed integrazione con altre basi dati e con altre funzionalità.

Tipo	Software
Client GIS	ArcGIS for Desktop Standard (ArcEditor)
Web GIS	ArcGIS Server Standard Enterprise
RDBMS	Oracle
Applicazione Web GIS	GeoVISTA Silverlight
